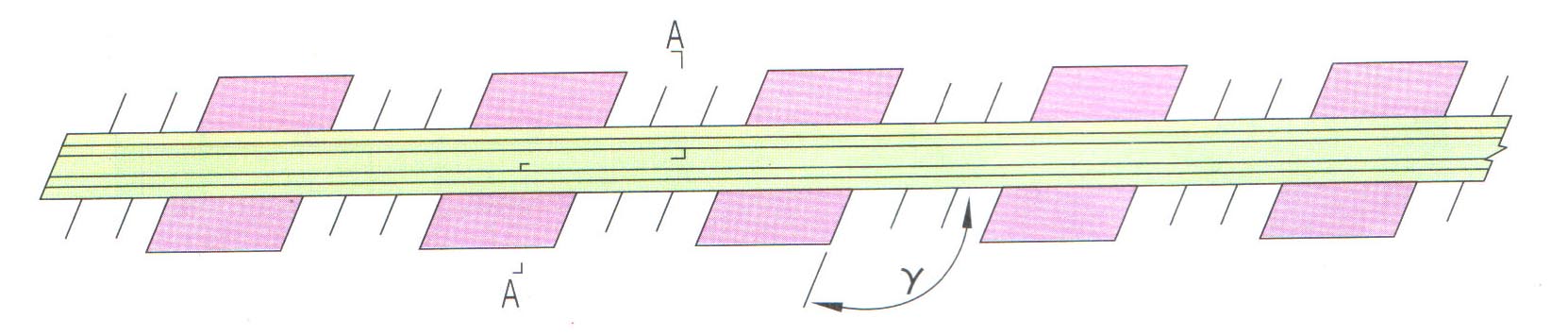

为适应河流方向与行车路线不垂直的桥梁要求，可将锚固钢筋和位移控制箱斜向布置，即将伸缩量为0-80mm的各种伸缩装置及MZL160-1200mm的模数式伸缩装置的锚固钢筋及位移控制箱水平倾斜焊接在异形边梁上，其锚固钢筋与边梁的交角随桥梁的倾斜方向与倾斜程度而改变。

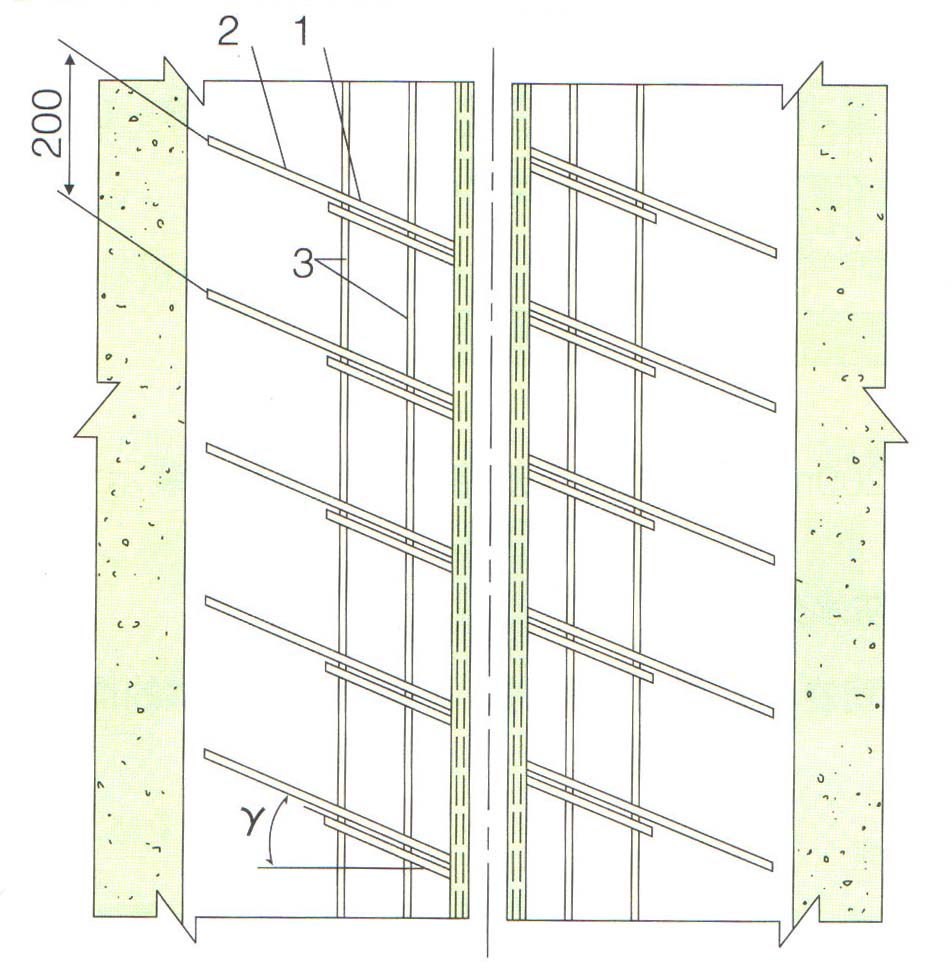

GQF-C型伸缩缝装置斜向布置平面图（锚筋布置图）

1-伸缩装置上的锚固钢筋

2-梁板上预埋钢筋

3-横向穿连钢筋

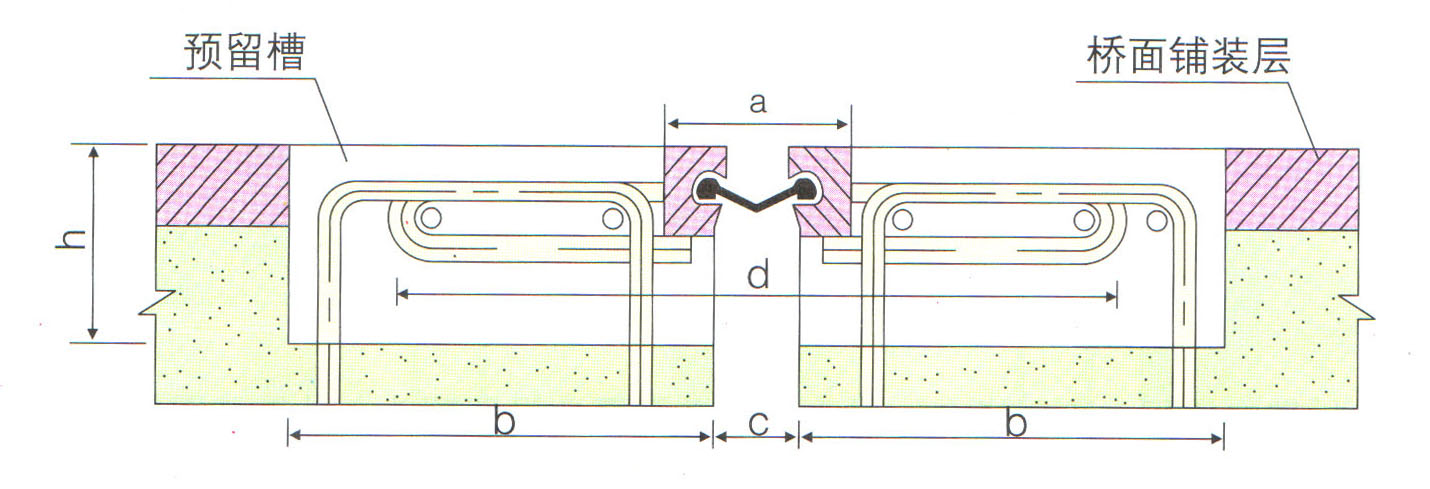

GQF-C型装置断面图（安装示意图）




      a-伸缩装置上面间距     b-半幅预埋槽的宽度    c-相邻梁板间距
      d-伸缩装置总宽度         h-预留槽高度

      图中：h、b分别为预留槽深度与宽度，γ为锚固筋与边梁之间的角度，用户可以根据桥梁实际预留槽寸选择GQF-C、GQF-Z、GQF-F、GQF-L中任意一种，如用户有特殊要求，可向我公司提供具体图纸，我公司将为您另行设计。

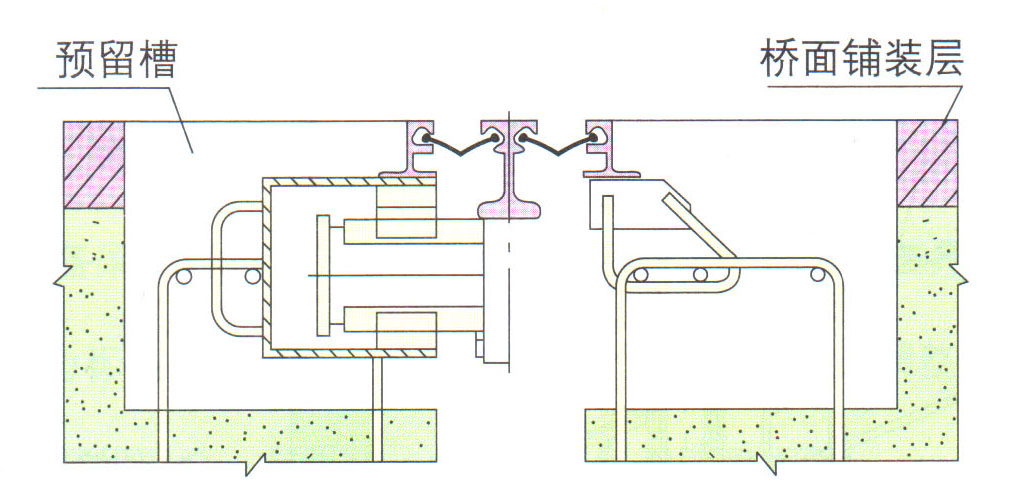

160型伸缩装置断面图（安装示意图）




   具体尺寸可参照160-1200mm的伸缩装置规格总体尺寸与安装示意图

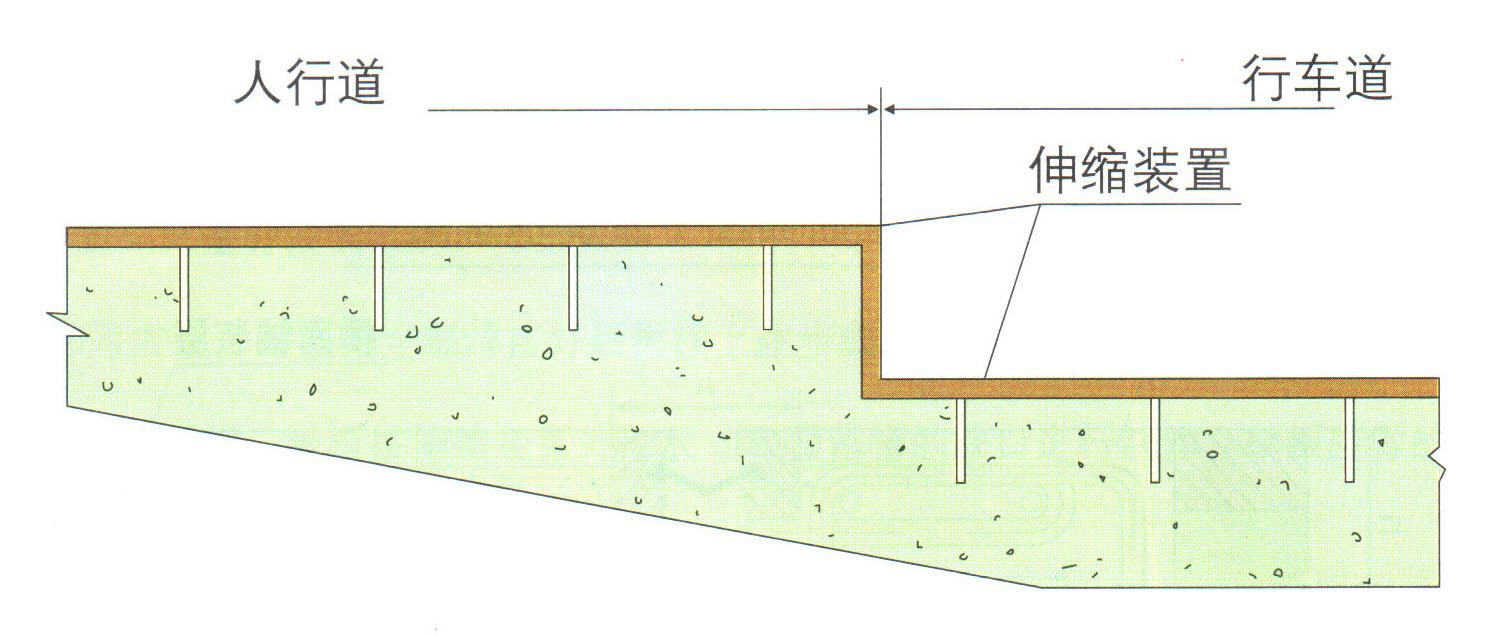

       为适应人行道与行车道的过渡，本公司在制作伸缩缝时，可根据用户提供的图纸制作与路面相适应的伸缩装置。如图：

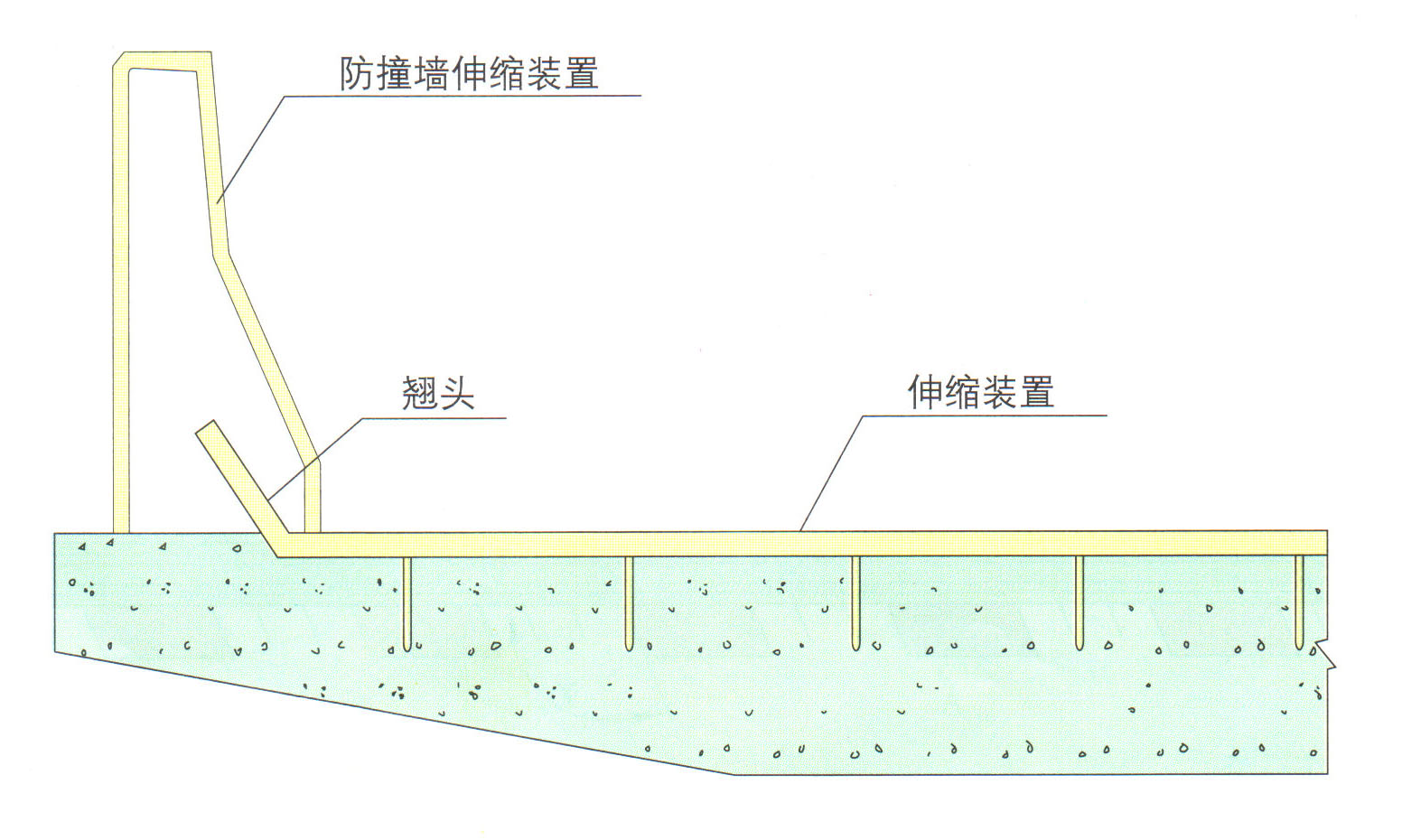

       为了防止橡胶密封带内的积水流向墩台。可在伸缩装置两端设计翘头，伸缩装置的翘头可根据不同的路面设计不同的样式（翘起长度及角度）。翘头一般设置于防撞墙内部。如图：
