SF系列三防伸缩缝装置

        SF《防水、防尘、防震》耐久桥梁伸缩装置(以下简称SF“三防”伸缩装置)曾先后获国家发明专利和国家实用新型专利,是目前国内较为理想的桥梁伸缩装置之一。

       一、结构组成与特性

        SF“三防”伸缩装置设计巧妙、结构简单合理,其结构主要由梳型钢板、不锈钢滑板、橡胶防水层、高强锚固螺栓等组成,梳型钢板通过锚固螺栓锚固于桥面结构,直接承受车辆冲击荷载作用,橡胶防水层止水作用

       SF“三防”伸缩装置的主要特性:

       1、伸缩量大、浅埋设SF“三防”伸缩装置,设计容许伸缩量40--100mm,适于各种不同梁体结构、不同跨度的新建桥梁和老桥改建,伸缩量大,使用范围广。

     SF“三防”伸缩装置,整体结构高度30--40mm。均不用改变原梁端结构,浅埋设就能达到有效的锚固强度。一般情况下伸缩量〉80mm以后,其它类型的伸缩装置整体高度高,例如型钢伸缩装置整体高度〉250mm。设计时,必须对梁端结构进行特殊处理,同时增加施工难度。因此,伸缩量大,浅埋设充分显示出本伸缩装置的特有的技术优势。

         2、梳型伸缩间隙自动清渣

        各种不同类型的伸缩装置,普遍存在一个共山同的问题。伸缩间隙内有灰渣、硬物堵塞,严重时影响梁体的正常伸缩。SF“三防”伸缩装置,由于结构的特殊处理,梳型伸缩间隙位于单侧梁的端面上,同时梳型底面有不锈钢滑板垫层,灰渣和硬物只能留在表面,这样能借助梳型钢板的伸缩过程和车辆行驶的作用,自动将灰渣、硬物排出伸缩间隙,从而不会造成堵塞,不需要人工清理,不影响梁体的正常伸缩。

        3、具有极好的防水、防尘性能

        SF“三防”伸缩装置设置二层橡胶防水层,并在梳型钢板伸缩间隙内浇灌防水油膏,达到极好的防水防尘作用,有效地保护桥下结构物及延缓支座的腐蚀,延长桥梁的使用寿命。

        4、伸缩装置与路面整体性能好

        SF“三防”伸缩装置采用刚柔结合等措施,从结构上较彻底地消除了汽车行驶时产生跳车的条件。伸缩装置两侧采用高标号带状刚性砼保护,整体刚生好。因此,车辆行驶平稳,无冲击震动,减少桥梁的冲击力,减少噪音,延长桥梁及车辆使用年限。

           二、使用效果

           SF“三防”伸缩装置,1987年先后应用于武汉市二桥、江汉一桥和琴台产交桥,经过多年的实践检验和不断完善。1990年以后,全面应用二武汉市各种桥梁十几座及其它省市地区桥梁十几座,使用效果良好。近二年来,又在神州岷江二桥、乌龙江大桥、上海南浦大桥、曹杨路桥、南京长江大桥、新庄立交桥等工程中广泛应用。

          实践证明,SF“三防”伸缩装置有效的解决了当今桥梁伸缩装置普遍存在的漏水、跳车、维修量大及使用寿命短等问题。特别是它的伸缩量大、浅埋设的特有技术优势更适宜伸缩量大的新建桥梁和老桥改建中应用。目前,已得到不少设计单位、建设单位的重视和好评。

        三、投资效果

        SF“三防”伸缩装置注重实效,不仅解决了其它伸缩装置普遍存在的问题,同时也解决了桥梁伸缩装置维修中的困难,具有较好的经济效益和社会效益。

        1、价桥便宜

         从基建投资分板,SF“三防”伸缩装置的造价和橡胶伸缩装置接近,比仿毛勒的型钢伸缩装置便宜许多倍,从使用年限、使用效果来分板,本伸缩装置的总造价,仅相当于橡胶伸缩装置的总造价的几十分之一(包括维修费用),无疑是比较小投资换来极大的社会效益。

         2、维修量小、维修周期长、维修费用低
         SF“三防”伸缩装置全部采用耐候材料,用直径22毫米的双排螺栓锚固,伸缩装置两侧采用高标号带状刚性砼保护,接缝区整体刚性好,不易损坏,除每隔4-5年更换梳型间隙油膏外,一般不需要维修,大节约了桥梁伸缩装置的维修费用。

        3、使用寿命长

       SF“三防”伸缩装置,使用寿命20年以上,使用年限长,减少了伸缩装置频繁维修对交通的干扰,避免了伸缩装置的反复投资。

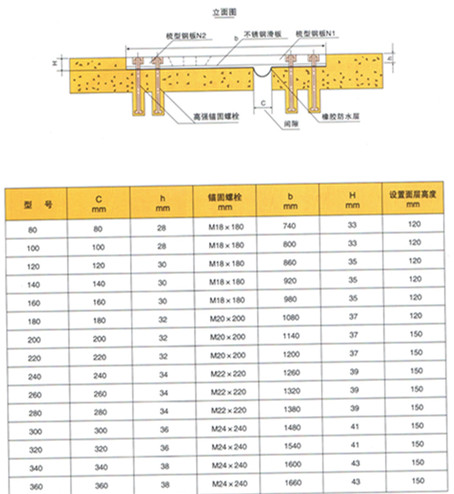

       四、SF梳型钢板伸缩装置示意图及设置参数表


                                                                         平面图
